Ford Fiesta Cam Kaldırma Modülü Montaji

Merhaba arkadaşlar,  bu makalemizde  ford fiesta aracımıza  piyasada satılan merkezi klit tetiği ile senkronize çalışan otomatik cam kaldırma kapatma modülünün nasıl montaj yapılacağını anlatacağım.

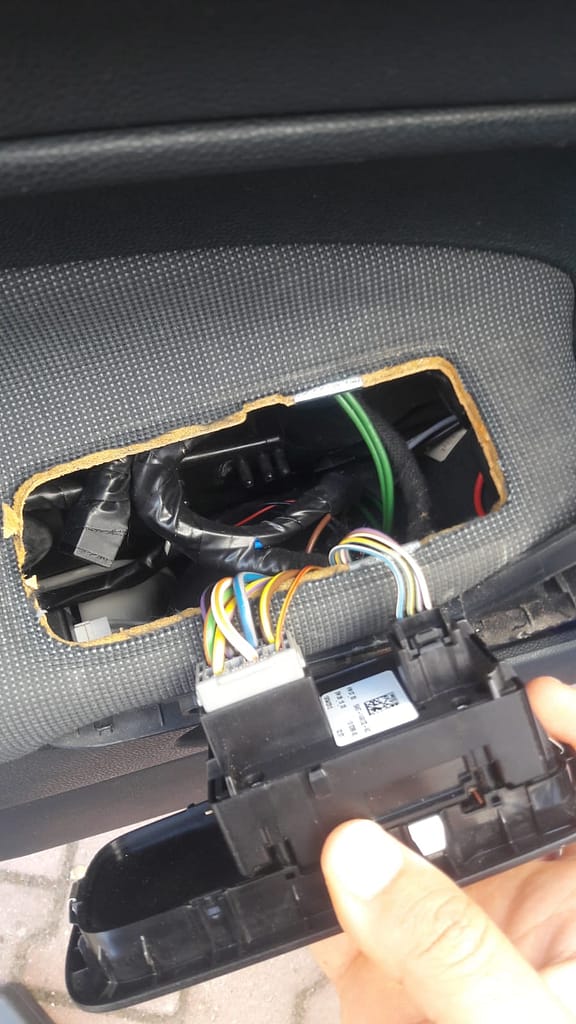

Fotoğraflarda da belirttiğim gibi cam tuşlarını yerinden çıkartıp altındaki 2 söketi yerinden sökerek işe başlayalım.

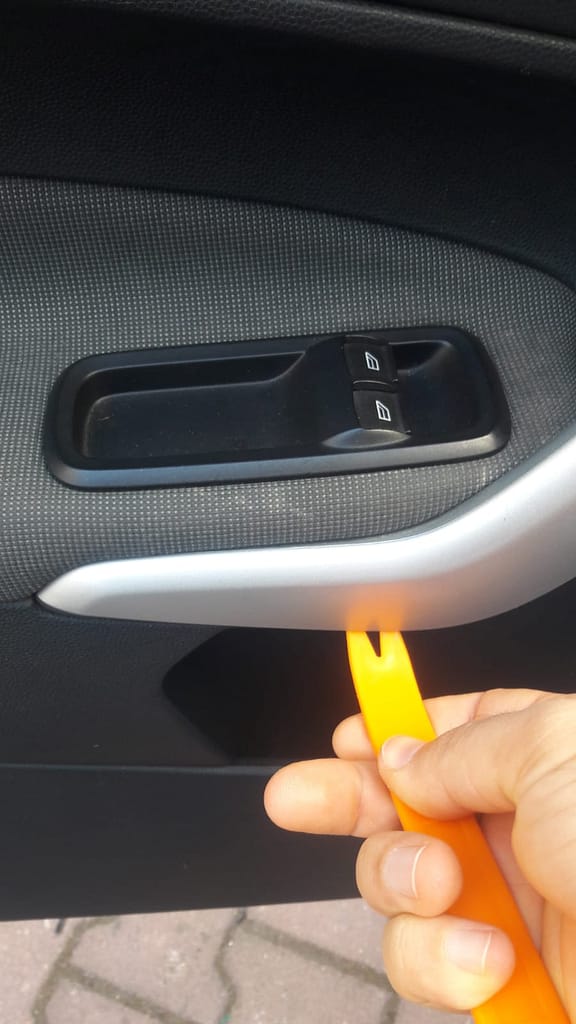

Kapı açma  mandalının altındaki ve kapı kolunun  olduğu gri  tutamacı trim parça sökücülerle söküyoruz.

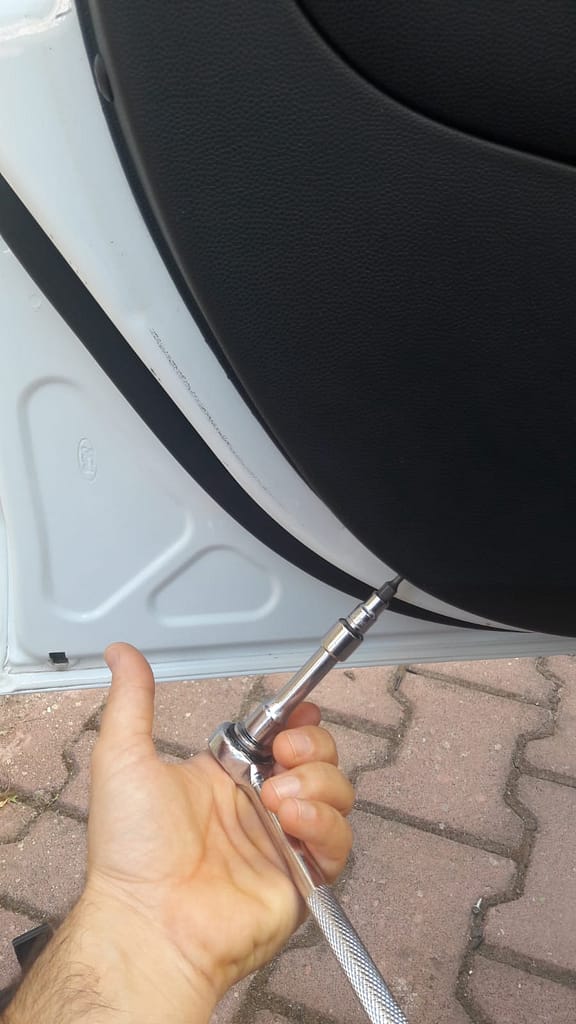

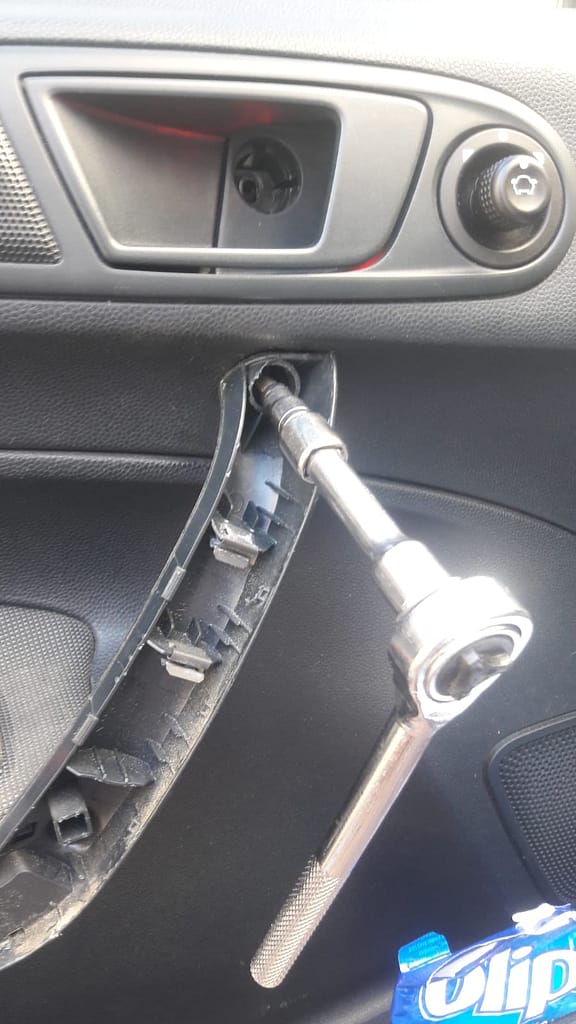

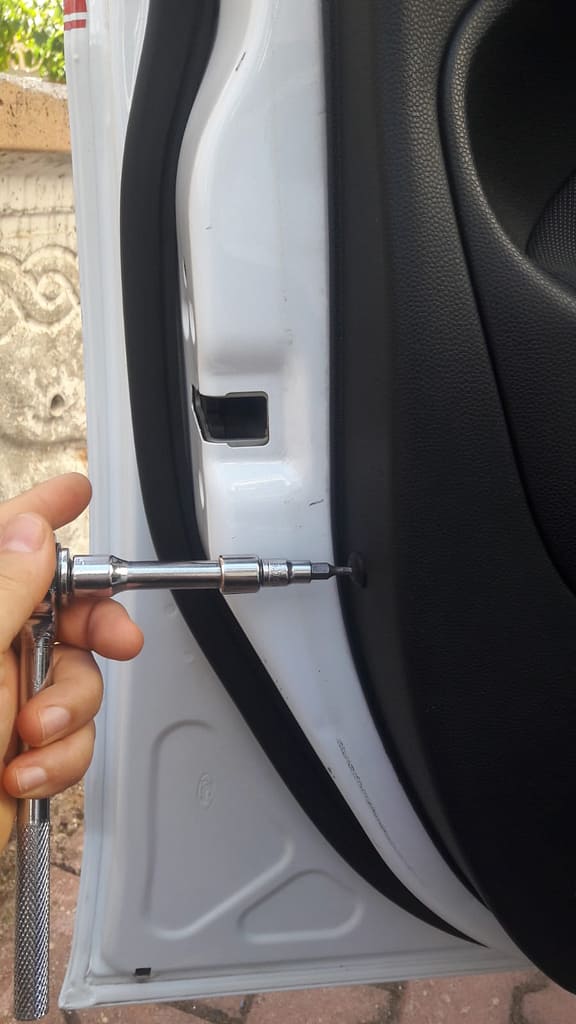

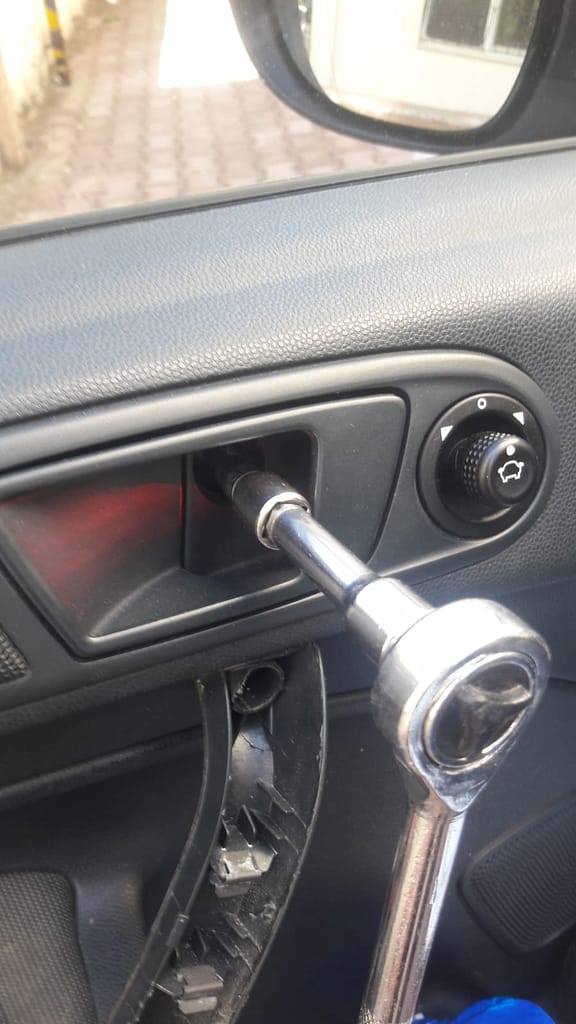

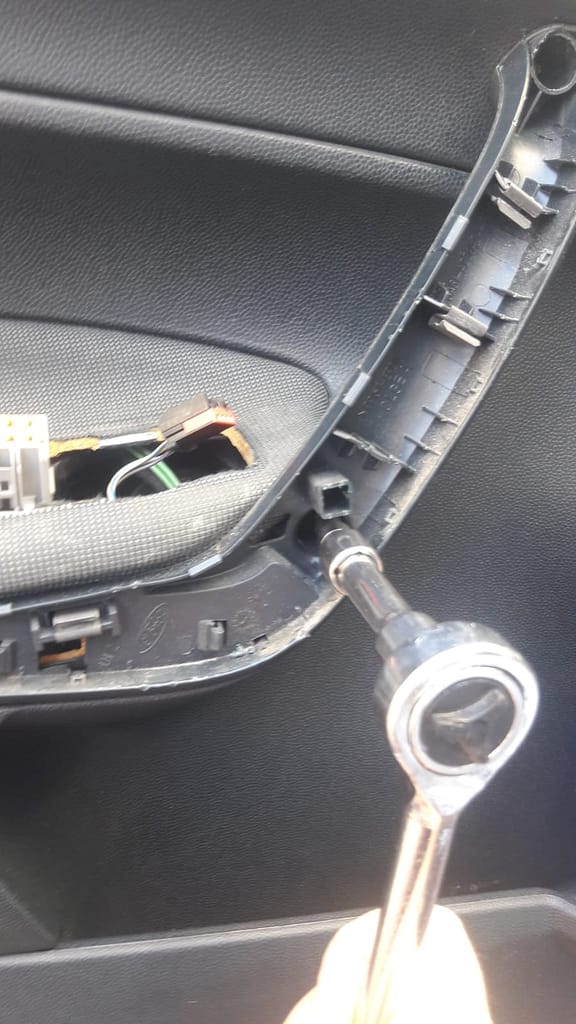

Kapı açma mandalındaki ve kapı kolunda ve pandizot yanındaki vidaları t20 alyan uclu anahtarla söküyoruz ve pandizotu alttan ve yandan çekiyoruz burada dikkat etmemiz gereken kapı açma mandalı arkada baglı onuda…

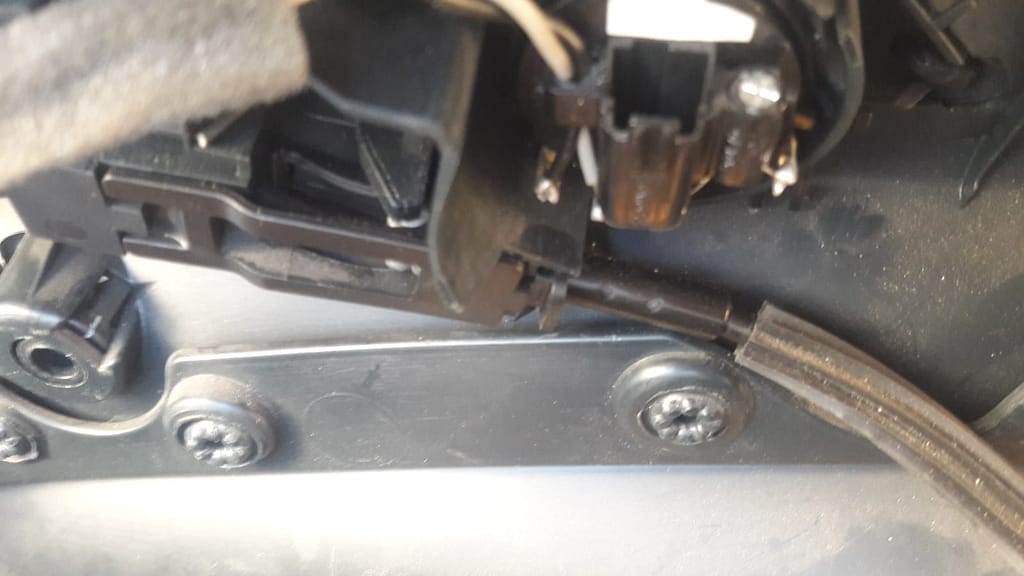

Fotoğraftaki yere basarak çıkarıyoruz ve pandizotumuzu bi kenara alıp montaja başlıyoruz.
Aracımız  orjinal sisteminde ( + ) tetikle cam kapatma yaptığı için önce bu uçları tespit ediyoruz .
(Montaj yapacağımız araç ön 2 cam otomatik)
Renk kodları şu şekildedir.
Sol sürücü tarafı cam kaldırma (mavi üzeri gri)
Sağ yolcu tarafı (sarı üzerine kahverengi)

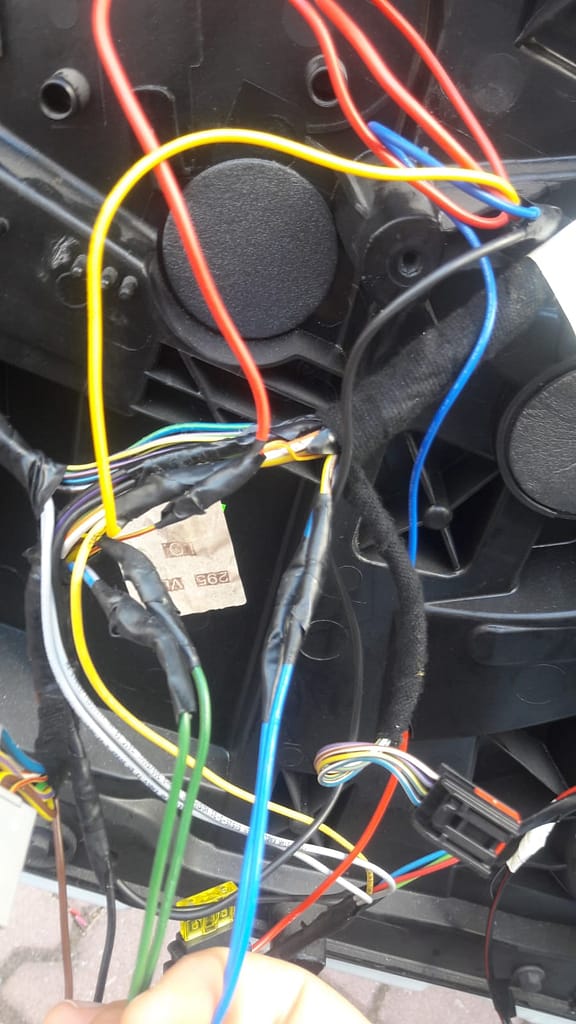

Renk kodlarını verdiğimiz sağ ve sol  cam kablolarını kesip cam kaldırma modülünü araya uygulamamız gerekmektedir.
Cam1  ve Cam2 başarılı bir şekilde araya uygulandı ise eğer bundan sonra sadece paralel bağlıyoruz.
Modül üzerinde ki (+) tetik kablosunu kapı içine giren kablo demetinde ki (gri üzeri kahve renği) diğer kablolara göre kılın kablo olduğundan rahatlıkla tespit edebilirsiniz.
 Modül için kullanacağınız  Daimi+12 v c hattını cam soketinde ki (sarı kırmızı ) ince kablodan temin edebilirsiniz.
Modül  için kullanacağınız Şase GND (-) hattını cam soketindeki (siyah mor) kablodan temin edebilirsiniz.
Acc +12 v cam soketinde (turuncu beyaz) kablodan  temin edebilirsiniz.

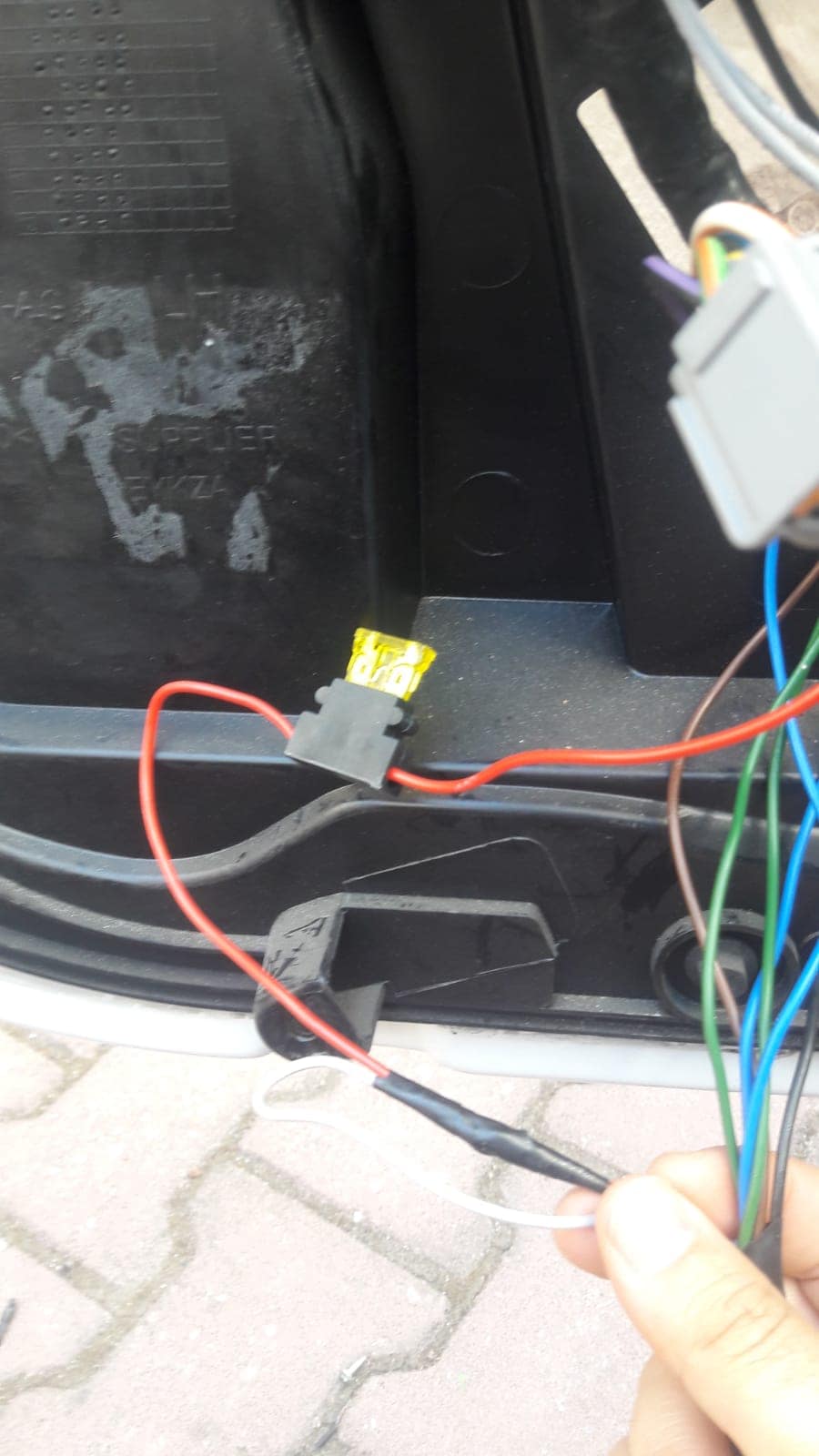

Ortak ucu daimi (+12v) yani  modülümüzün sigortalı kırmızı kablonun sigortadan önce paralel bağlıyoruz
Modülümüzü çift taraflı bant ile uygun bi yere sabitliyoruz  ve sırası ile kapı pandizotumuzu toplayıp montajımızı bitiriyoruz.
