Fiat Grande Punto Sigorta Kutusu

Merhabalar, Tüm araçlarda olduğu gibi punto araçlarımızdada aşırı akım ve kısa devre sonucu oluşabilecek yangın gibi olumsuzlukların önüne geçmek açısından koruma sigortası kullanılmıştır. Sağlam ve atık sigorta arasındaki farkı alttaki görselden inceleyebilirsiniz.

Grande Punto araçlarda Sigortalar, ön panelde, akünün artı kutbunda, motor bölmesinde ve bagajın içinde olmak üzere 4 sigorta kutusu altında toplanmaktadır.




Ön Panel – Sigorta Kutusu

Gösterge tablosu üzerindeki yani ön paneldeki sigorta kutusuna üstteki görseldeki vidaları gevşeterek ulaşabilirsiniz.
ÖN PANEL SİGORTA ÖZET TABLOSU
KORUNAN DEVRE SİGORTA NO AMPER
Boş – Yedek F44
Gösterge tablosu, EOBD diyagnoz soketi F45 10A
Ses sistemi, ses hafızası ve Bluetooth® teknolojisine sahip ahizesiz telefon için kontrol ünitesi f51 15A
Kontak anahtarı F85 7.5A
Ön cam/arka cam yıkama motoru pompası F42 20A
Bagaj kapağı tetikleyicisi
F73 15A
Kapı kilidi motoru, sabit kilit motoru tetikleyicileri
F77 20A
Boş – Yedek
Ön tavan lambası, arka tavan lambası, bagaj lambası, eşik lambası, makyaj aynası ışığı F53 10A
Elektrik destekli direksiyon sistemi kontrol ünitesi F21 7.5A
Gösterge tablosu, fren pedalı anahtarı (fren ışığı kontrol devresi), debriyaj pedalı anahtarı F22 7.5A
Fren sistemi kontrol ünitesi, VDC sistemi, fren pedalı anahtarı F26 7.5A
Hava yastığı sistemi kontrol ünitesi F58 7.5A
Yan buton paneli ışığı, direksiyon simidi kontrol ışıkları, orta buton paneli(ASR kontrolü ve ledi) F61 7.5A
Tavan lambaı buton panel ışığı, ön koltuk ısıtma butonu paneli (sistem kontrolü ve ledi), yağmur sensörü F61 7.5A
Açılabilir tavan kontrol ünitesi, lastik basınç sensörü kontrol ünitesi, ses hafızalı ve Bluetooth® teknolojisine sahip ahizesiz telefon için kontrol ünitesi, park sensörü sistemi kontrol ünitesi) F61 7.5A




Akünün Artı Kutbu Tarafındaki – Sigorta Kutusu

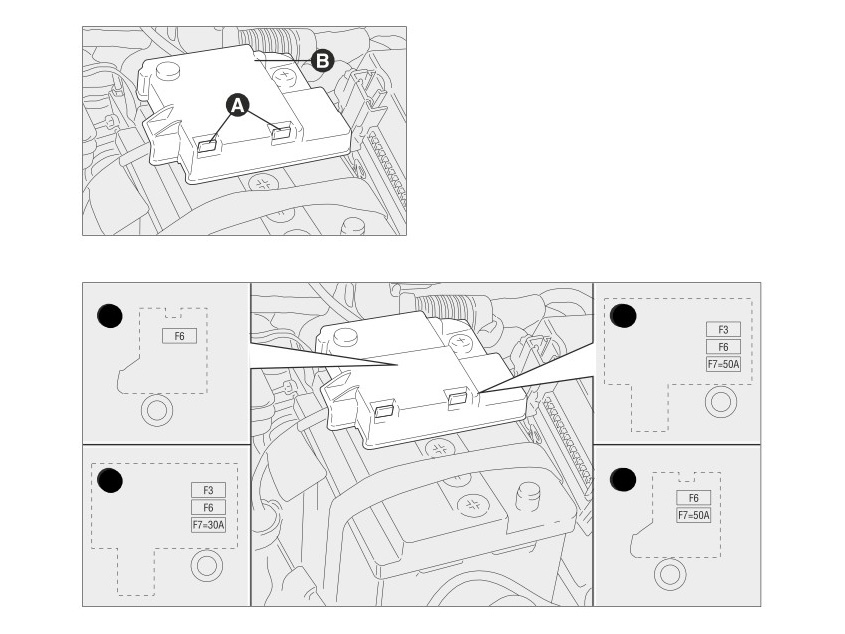

Akünün artı kutbu tarafındaki sigorta kutusuna üstteki görseldeki A ile belirtilen tutuculara basarak ve muhafaza kapağını kaldırarak ulaşabilirsiniz.
AKÜ ARTI KUTBU TARAFI SİGORTA ÖZET TABLOSU
KORUNAN DEVRE SİGORTA NO AMPER
Bagaj sigorta kutusu F3 60A
Elektrik destekli direksiyon sistemi motoru F6 70A
Buji sistemi (Multijet motorları) f7 50A




Motor Bölmesi – Sigorta Kutusu

Motor bölümündeki sigorta kutusuna üstteki görseldeki ok ile gösterilen muhafaza kapağını kaldırarak ulaşabilirsiniz.
MOTOR BÖLÜMÜ SİGORTA ÖZET TABLOSU
KORUNAN DEVRE SİGORTA NO AMPER
Fren sistemi (pompalar) F2 60A
Fren sistemi akü (selenoid valflari) F4 40A
Fren sistemi akü (selenoid valflari) f5 30A
Motor soğutma fanı (düşük hızda) (1.2 ve 1.4 motorları) F12 20A
Motor soğutma fanı (düşük hızda) (1.3 Multijet motorları, ısıtma sistemine sahip tip) F12 30A
Motor soğutma fanı (düşük/orta seviyeli hızda) (1.3 Multijet motorları, klima kontrol sistemine sahip tip) F12 40A
Motor soğutma fanı (1,9 Multijet motorları, klima kontrol sistemine sahip tip) F12 40A
Motor soğutma fanı (yüksek hızda – 1.2 ve 1.4 motorları) F13 30A
Motor soğutma fanı (yüksek hızda) (1.3 Multijet motorları, ısıtma sistemine sahip tip) F13 40A
Motor soğutma fanı (yüksek hızda) (1.3 Multijet motorları, klima kontrol sistemine sahip tip) F13 60A
Motor soğutma fanı (1,9 Multijet motorları, klima kontrol sistemine sahip tip) F13 40A
Sol kısa far, far yükseklik ayarı cihazı F14 10A
Sağ kısa far F15 10A
Sol uzun far F16 10A
Sağ uzun far F17 10A
Yolcu bölmesi fanı F18 40A
Motor kontrol ünitesi F20 7.5A
Yolcu bölmesi soğutma ünitesi, sürücü camı için elektronik kontrol ünitesi, elektrik kumandalı kapı aynaları F24 7.5A
Boş – Yedek F25
Motor diyagnoz sistemi ikincil yükler F27 15A
Motor diyagnoz sistemi birincil yükler (kontak bobinleri, enjektörler, motor kontrol üniteleri – Multijet tipleri) F28 10A
Motor kontrol ünitesi (1.4 motoru) F29 10A
Yakıt motor pompası F30 15A
Ön sis lambaları F31 15A
Far yıkama motoru pompası F32 30A
Tek tonlu korna F33 15A
Klima kompresörü F34 7.5A
Marş motoru (kutup + 50) F35 30A
Selenoid valf (1.4 motoru) F36 7.5A
İç soğutma kontrol ünitesi F38 7.5A
Motor kontrol ünitesi F43 7.5A
Yolcu bölmesi elektrik çıkışı F54 20A
Geri vites lambası, buji kontrol ünitesi, akım metre, dizel yakıtta su arama sensörü F59 10A
Isıtmatmalı arka cam için güç F69 30A
Elektrik kumandalı aynanın buz çözme cihazı F70 10A
Ön yolcu tarafı elektrik kumandalı cam motoru F85 20A
Sürücü tarafı elektrik kumandalı cam motoru F86 20A
Boş – Yedek FS2
Boş – Yedek FS4




Bagaj Tarafındaki – Sigorta Kutusu

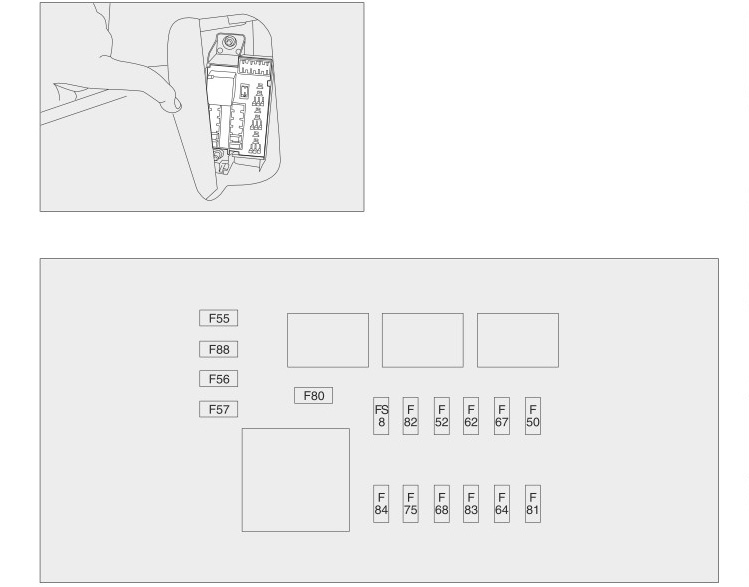

Bagaj tarafındaki sigorta kutusuna üstteki görseldeki gibi muhafaza kapağını kaldırarak ulaşabilirsiniz.
BAGAJ BÖLÜMÜ SİGORTA ÖZET TABLOSU
KORUNAN DEVRE SİGORTA NO AMPER
Boş – Yedek F55
Boş – Yedek F88
Boş – Yedek f56
Sürücü koltuğu bel bölgesi ayar motoru için güç F57 10A
Bagaj tarafı elektrik çıkışı için güç F80 20A
Boş – Yedek F84
Boş – Yedek F75
Sürücü koltuğu ısıtma ünitesi için güç F68 10A
Yolcu koltuğu ısıtma ünitesi için güç F83 10A
Sağ arka kapıda bulunan elektrik kumandalı camın motoru F64 20A
Sol arka kapıda bulunan elektrik kumandalı camın motoru F81 20A
Boş – Yedek FS8
Boş – Yedek F82
Boş – Yedek F52
Güç + akü lastik basıncı izleme sistemi kontrol ünitesi F62 10A
Güç + akü hi-fi sistemi alt bas hoparlörleri F67 10A
Güç + akü açılabilir tavan sistemi F50 20A
